BLD-300B无刷电机驱动器

文章出处：admin 浏览次数：67820次发布日期：2015-09-21

BLD-300B无刷电机驱动器产品特点

◆加/减速时间设定
◆电机极数设定
◆开/闭环控制
◆最大电流输出设定
◆电机堵转力矩保持
◆再起动

◆各种报警指示
◆内置电位器RV调速控制
◆外接电位器调速控制
◆外部模拟信号调速
◆PWM调速控制

BLD-300B 无刷电机驱动器参数规格

电气参数

BLD-300B 环境参数

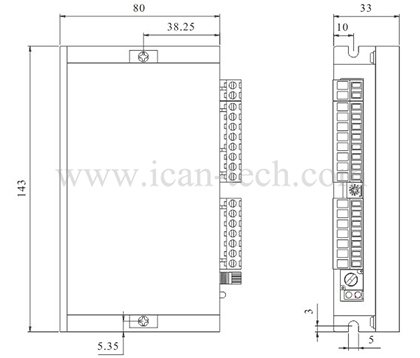

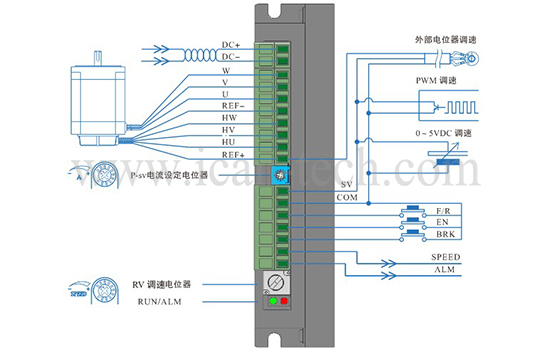

BLD-300B直流无刷电机驱动器电气连接

信号	端子	BLD-300B内容
电源输入	DC+	直流电源输入正极（电压范围DC12V-56V）
电源输入	DC-	直流电源输入负极
电机连接	W	直流无刷电机W相
	V	直流无刷电机V相
	U	直流无刷电机U相
霍尔信号	REF-	直流无刷电机霍尔信号接地线
	HW	直流无刷电机霍尔信号HW
	HV	直流无刷电机霍尔信号HV
	HU	直流无刷电机霍尔信号HU
	REF+	直流无刷电机霍尔信号电源线
控制信号	SV	①外接输入调速电位器；②或模拟信号输入；③或PWM 脉宽调速信号输入
	COM	公共端口（0V 参考电平）
	F/R	F/R端和COM端断开或高电平输入时电机正转，短接或低电平输入时电机反转
	EN	EN端和COM端断开或高电平输入时电机缓慢停止，短接或低电平输入时电机运行
	BRK	BRK端和COM端断开或高电平输入时电机刹车停止，短接或低电平输入时电机运行
输出信号	ALM	电机或驱动控制故障信号输出信号，正常为5V，出现故障时电平为0V。
	SPEED	与电机的运行转速相应，输出相对应的脉冲频率。利用 SPEED-OUT 可以计算出电机的转速。计算公式为：其中 F：输出脉冲频率；Hz: P: 电动机极对数： N：电动机转速例：电机 4 对极　　F=1sec/2ms=500Hz 　　(rpm)=(500/4×60)/3=2500

BLD-300B直流无刷电机驱动器功能与调速

启动与停止

内容

图示

EN端和COM端的出厂设定是将EN端和COM端相连。当接通电源时，驱动器BLD-300B便能带动电机自行运转。
连接或断开EN端和COM端的连接线可控制电机的运行和停止。

当连接EN端和COM端的连接线时，电机运行,反之电机缓慢停止。

通过在COM和EN之间接入开关或使用PLC等控制其通断，即可实现电机启动与停止的切换。

快速停止

内容	图示
BRK端和COM端的出厂设定是BRK端和COM端并未相连。当接通电源时，驱动器BLD-300B便能带动电动机自行运转。连接或断开BRK 端和COM 端的连接线可控制电动机的自然运行和快速停止。当连接BRK 端和COM 端的连接线时，电机快速停止。当断开BRK和COM端的连接线时，电机正常运行。通过COM与BRK之间接入开关或使用PLC等控制其通断，即可实现电机启动与快速停止的切换。
注意：EN与BRK的区别和使用选择： 1.EN控制的为自然停止；BRK控制的为快速停止 2.EN和BRK控制的启动状态相同 3.选择EN或BRK其中一种方式控制启停的时候，另一种方式的接线应保持出厂状态。

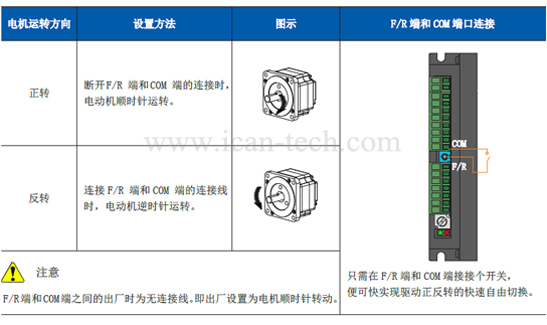

BLD-300B 方向控制

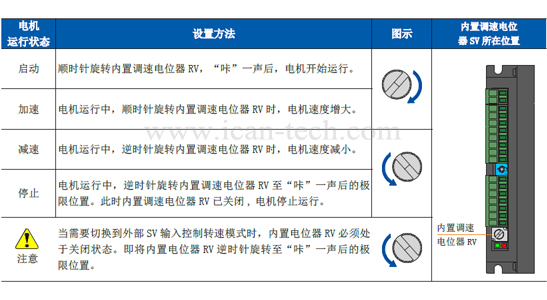

使用内置电位器RV调速

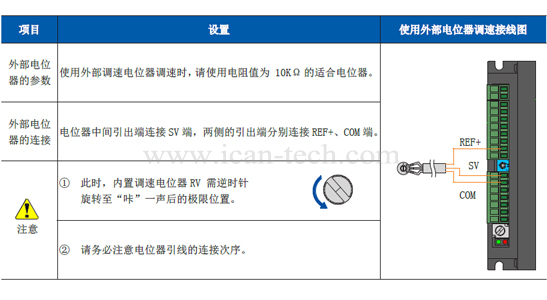

使用外部电位器调速

使用输入模拟信号调速

模拟信号电压与电机转速的关系（空载）	使用模拟信号调速接线端口

当输入电压大约为0.2V时，电机速度为最高速度的4%；当输入电压大约为5V时，电机的速度为最大值。最高速度值取决于电机规格和电源电压。	注意：当需要切换到外部SV输入控制转速模拟时，内置调速电位器RV必须逆时针旋转至极限位置。

使用PWM脉宽调速

占空比与电机转速的关系（空载）	使用PWM脉宽调速接线端口

当占空比为4%时，电机速度为最高速度的4%；当占空比100%时，电机的速度为最大值。最高速度值取决于电机规格和电源电压。	注意：当需要切换到外部SV输入控制转速模拟时，内置调速电位器RV必须逆时针旋转至极限位置。
