SE-200无刷电机驱动器

文章出处:admin        浏览次数:9023次        发布日期:2017-10-23

SE-200无刷电机驱动器
所属类别:
12-48V输入无刷电机驱动器
产品简介:
SE-200直流无刷电机驱动器是东莞市一能机电技术有限公司近期推出的,2016款具有极佳特性表现的直流无刷驱动器,最大驱动电流达7A,面板显示速度,丰富的调速模式等优良特性。SE-200 可提供内置电位器调速、外接电位器调速、外部模拟电压调速、PWM脉宽调速等功能。
      SE-200无刷电机驱动器产品特点
◆输入电压:DC24-48V
◆PID开、闭环设定
◆电机极对数选择设定
◆完美保护设计,显示报警代码
◆面板模拟量调速控制
◆外接电位器调速控制
◆外部模拟信号调速
◆PWM调速控制
      SE-200无刷电机驱动器参数规格
 电气参数
类别

SE-200

最小值

典型值

最大值

单位

输入电压

15

24

48

VDC

输出电流

-

5

7

A

过压保护

-

-

59

VDC

欠压保护

15

-

-

VDC

输入信号电压

-

-

5

VDC

输入模拟电压

-

-

5

VDC

速度控制范围

-

-

40000

RPM

 环境参数

SE-200 冷却方式

自然冷却或强制风冷

环境及参数

场合

尽量避免粉尘、油雾及腐蚀性气体

环境温度

0℃—+40℃

最高工作温度

70℃

湿度

90% RH(无结露)

震动

5.9m/s2 Max

保存温度

0℃—+70℃

重量

约320克

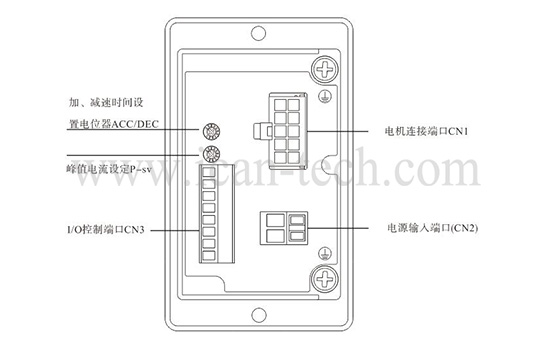

      SE-200直流无刷电机驱动器电气连接

信号

端子

SE-200内容

电机连接端口CN1
V
直流无刷电机V相
U
直流无刷电机U相
HW
流无刷电机霍尔信号HW
HV
直流无刷电机霍尔信号HV
W

直流无刷电机W相

REF-
直流无刷电机霍尔信号接地线
REF+
直流无刷电机霍尔信号电源线
HU
直流无刷电机霍尔信号HU
电源输入端口CN2
DC+
电源输入正极(电压范围DC24V-48V)
DC-
直流电源输入负极
控制信号端口CN3
VCC
①外部电位器电源端口(+5V参考电平)
SV
调速信号输入端口、外部电位器中间引出端连接端口
COM
公共端口 (0V 参考电平)
F/R
方向控制端口,与COM端连接有效
EN
停止信号控制端口,与COM端断开有效
BRK
快速刹车信号控制端口,与COM端断开有效
ALM
报警输出信号,此端口为开漏输出,无报警为低电平,报警为高电平
SPEED
开漏输出频率。电机磁极不同输出的频率会相应变化。计算公式为:

其中 F:输出脉冲频率;Hz: P: 电动机极对数: N:电动机转速
例:电机 4 对极
  F=1sec/2ms=500Hz
  (rpm)=(500/4×60)/3=2500
       SE-200直流无刷电机驱动器功能与调速
运行
驱动器与电机、电源连接完好后,请将面板的调速旋钮逆时针旋转至极限位置,并将运行开关拨至STAND-BY侧。接通电源后,驱动器进入待机状态,数码管显示“HOLD”。将运行开关拨至RUN,向右旋转调速旋钮,电机便以面板上所示的转速运行。
电机极对数选择

内容

图示

先将驱动器处于运行状态下(即通电的情况下,先将面板调速旋钮逆时针旋转至极限位置后,将运行开关处于RUN侧,此时数码管显示“0”)长按“MODE”键3秒以上后松开便进入电机极对数选择模式。系统默认极对数为4P。
通过切换“SET”键,极对数将以P4、5、6、7、8、9、10、1、2、3、4、的形式循环。请根据电机选择相应的极对数,按“MODE”键确认并自动跳转至PID开/闭环控制选择模式
PID开/闭环控制模式
极对数设定完成后便自动进入PID开/闭环控制选择模式。系统默认模式为开环(数码管显示为d0)。通过“SET”键切换PID开/闭环控制模式。“d0”为开环控制模式,“d1”为闭环控制模式。按“MODE”键确认后自动退出设定模式进入待机状态。
加/减速时间设定

内容

图示

通过电位器ACC/DEC设置电机的加速时间,通过左右旋转ACC/DEC可以增减加、减速时间。设定范围:0.3-15s。
加速时间是电机从静止状态到达额定转速所需的时间。减速时间是电机从额定转速到电机停止所需的时间。
峰值输出电流设定
通过P-sv电位器ACC/DEC设定峰值电流,当负载突然变大的场合,输出电流将被设定于设定值,降低电机转速,保护电机不被损坏。设定范围:2-7A。
由于电位器存在一定的误差,为了安全起见,请适当地设定峰值输出电流。
正/反转

内容

图示

FIR端和COM端相连,电机反转。
FIR端与COM端断开,电机正转。
停止/刹车
EN端和COM端连接,电机正常运行。
EN端与COM端断开,电机减速停止。
BRK端与COM端连接,电机正常运行。
BRK端与COM端断开,电机刹车停止。
注意:EN与BRK的区别和使用选择:
1.EN控制的为自然停止;BRK控制的为快速停止
2.EN和BRK控制的启动状态相同
3.选择EN或BRK其中一种方式控制启停的时候,另一种方式的接线应保持出厂状态。
使用面板旋钮调速
顺时针旋转面板旋钮,电机速度增大。
逆时针旋转面板旋钮,电机速度减小。

使用外部电位器调速
使用外部电位器调速时,请使用电阻值为10KΩ的适合电位器。电位器中间引出端连接SV端。两侧的引出端分别连VCC、COM端。
注意:使用外部电位器调速时,请将面板调速旋钮逆时针旋转至极限位置。

使用输入模拟信号调速

模拟信号电压与电机转速的关系(空载)

使用模拟信号调速接线端口

当输入电压大约为0.2V时,电机速度为最高速度的4%;当输入电压大约为4.8V时,电机的速度为最大值。最高速度值取决于电机规格和电源电压。
使用PWM脉宽调速

占空比与电机转速的关系(空载)

使用PWM脉宽调速接线端口

当占空比约为4%时,电机速度为最高速度的4%;当占空比大约为96%时,电机的速度为最大值。最高速度值取决于电机规格和电源电压。

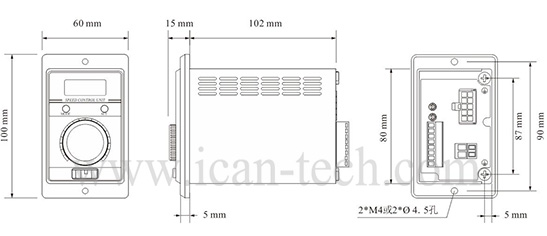

     SE-200直流无刷电机驱动器--机械尺寸
