SH-D08无刷电机驱动器

文章出处：admin        浏览次数：13467次        发布日期：2016-03-09

SH-D08无刷电机驱动器
所属类别：
标准型通讯型SH系列
产品简介：
SH-D08无刷电机驱动器是针对小功率低压直流无刷电机研发的高性能无刷驱动产品。该直流无刷电机驱动器适用于功率为120W的（低压直流24V电压）三相直流无刷电机的转速调节。SH-D08可提供内置电位器调速、外接电位器调速、外部模拟电压调速等功能，是一款经济耐用型直流无刷电机驱动器。
返回列表打印本页
      SH-D08无刷电机驱动器产品特点
◆最大驱动电流可达10A
◆输出电压：DC20-50V
◆广泛的调速范围：100-30000r/min
◆完美保护设计，显示报警代码
 		 ◆内部电位器RV调速控制
◆外接电位器调速控制
◆外部模拟信号调速
◆脉冲频率调速控制
◆PWM调速
      SH-D08无刷电机驱动器参数规格
 电气参数
类别

SH-D08

最小值

典型值

最大值

单位

输入电压

20

24

50

VDC

输出电流

-

8

10

A

过压保护

-

-

60

VDC

欠压保护

14

-

-

VDC

输入信号电压

-

-

5

VDC

输入模拟电压

-

VDC

5

VDC

速度控制范围

-

VDC

30000

RPM
 环境参数

SH-D08 冷却方式

自然冷却或强制风冷

环境及参数

场合

尽量避免粉尘、油雾及腐蚀性气体

环境温度

0℃—40℃

最高工作温度

70℃

湿度

90% RH（无结露）

震动

5.9m/s2 Max
     SH-D08无刷电机驱动器电气连接

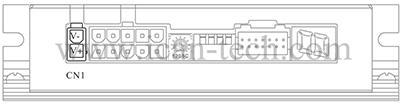

 电源输入接口



CN1

说明

V-

电源输入负极

V+

电源输入正极（电压范围：24-75VDC）
 电机接线端口



CN2

说明

HV

直流无刷电机霍尔信号HV

HW

直流无刷电机霍尔信号HW

HU

直流无刷电机霍尔信号HU

VCC

直流无刷电机霍尔信号电源

GND

直流无刷电机霍尔信号接地线

W

直流无刷电机W相

U

直流无刷电机U相

V

直流无刷电机V相
 功能设定开关



调速模式

SW1

SW2

内部调速模式

OFF

OFF

外部调速模式

ON

OFF

PWM调速模式

OFF

ON

频率调速模式

ON

ON



开关

ON

OFF

SW3

闭环控制

电流、速度双闭环控制
 I/O控制端口

编号

信号种类

端子引线颜色

信号

信号说明

1

输入信号

黑

5V

5V输出，可接电位器用于外部调速

2

黑白

SV

外部电位器接口

3

蓝

PMW

PWM（占空比）调速、频率调速接口

4

蓝白

GND

控制端口地

5

红

FWD

正向转动控制线，接地有效

6

棕

REV

反向转动控制线，接地有效

7

棕白

M0

多段速控制线，接地有效

8

棕黑

M1

～

9

橙

M2

～

10

输出信号

红白

SPD

开漏输出频率，电机磁极不同输出的频率会相应变化

11

绿白

ALM

报警输出、正常运转时端口为悬空状态，报警后此端口会和公共端短路

12

绿

ALM-RST

报警复位，当驱动器出现故障时，此端口接公共端会清除故障报警

13

黄黑

STB1

转速最高限定选择,悬空=MAX 4000rpm 接GND=MAX 10000rpm

14

黄

STB2

NC（未使用）

15

深橙

EG

NC（未使用）
      SH-D08无刷电机驱动器调速控制



调速模式选择
PWM脉宽调速模式
通过选择CN4的1与2两个拨码开关，对调速控制方
式进行切换。SW3=ON为单环控制，SW3=OFF位
双环控制。		 PWM 调速输入，当设定调速模式为PWM 输入，变
更后有效。PWM 占空比1%-99% 调节时转速则会同
时改变,占空比对应转速参考下图。
调速模式 拨码1 拨码2
内部调速模式 0 0
外部调速模式 1 0
PWM调速模式 0 1
频率调速模式 1 1
undefined
 		 undefined


SH系列内置调速控制
脉冲频率调速控制
电机通电后,可通过驱动器自带内置调速电位器对电
机进行速度控制。		 脉冲频率调速输入，当设定调速模式为脉冲频率输入
(变更后有效)。脉冲频率100HZ - 3KHZ 进行转速控制,
每变更1Hz则转速变化1RPM,频率对应转速参考下图。
undefined

undefined
SH系列外置电位器速度控制

通过选择1与2两个拨码开关，将调速控制方式切换
为外部调速模式,即可通过外置电位器进行速度控制。
undefined

      SH-D08无刷电机驱动器机械尺寸

搜狗截图16年03月03日1338_1
