BLD-70无刷电机驱动器

文章出处:admin        浏览次数:31370次        发布日期:2015-10-09

BLD-70无刷电机驱动器
所属类别:
12-48V输入无刷电机驱动器
产品简介:
BLD-70 无刷电机驱动器是针对小功率低压直流无刷电机研发的高性能无刷驱动产品。该直流无刷电机驱动器适用于功率为70W的(低压直流24V电压)三相直流无刷电机的转速调节。BLD70 可提供内置电位器调速、外接电位器调速、外部模拟电压调速等功能,是一款经济耐用型直流无刷电机驱动器。
      BLD-70无刷电机驱动器产品特点
◆内置电位器RV调速调速控制
◆PWM调速控制
◆体积小巧,便于安装
◆外接电位器调速控制
外部模拟信号调速
拥有过温、过流等报警保护功能
      BLD-70无刷电机驱动器参数规格
 电气参数
类别

BLD-70

最小值

典型值

最大值

单位

输入电压

12

24

30

VDC

输出电流

-

-

3

A

适用电机转速

0

3000

20000

RPM

霍尔信号电压

-

5

-

V

霍尔驱动电流

-

20

-

mA

外接调速电位器

-

10

-

 环境参数

BLD-70 冷却方式

自然冷却或强制风冷







环境及参数

场合

尽量避免粉尘、油雾及腐蚀性气体

环境温度

-20℃—+40℃

最高工作温度

70℃

湿度

90% RH(无结露)

震动

5.9m/s2 Max

保存温度

0℃—+50℃

重量

约130克

     BLD-70无刷电机驱动器电气连接

信号

端子

BLD-70内容

控制信号

F/R
悬空或高电平时电机正转,F/R 和COM 短接或低电平电机反转。
BRK
停止信号控制端 高电平或端口悬空电机缓慢停车,低电平或EN 和COM 短接电机运行。
SV
①外接输入调速电位器;②外部模拟电压输入;
VCC
外部电位器电源端口/霍尔电源正极

霍尔信号

HU

直流无刷电机霍尔信号HU

HV
直流无刷电机霍尔信号HV
HW
直流无刷电机霍尔信号HW

电机信号

U
直流无刷电机U相
V
直流无刷电机V相
W
直流无刷电机W相

电源连接

DC-
直流电源输入负极/霍尔电源负极
DC+
直流电源输入正极。(电压范围:DC12-30V)
     BLD-70无刷电机驱动器功能与调速
启动与停止

内容

图示

BRK 端和DC-端的出厂设定是将BRK 端和DC- 端相连。当接通电源时,驱动器BLD-70 便能带动电机自行运转。
连接或断开BRK 端和DC- 端的连接线可控制电机的运行和停止。
当连接BRK 端和DC- 端的连接线时,电机运行。
当断开BRK和DC-端的连接线时,电机停止运转。



方向控制

使用内置电位器RV调速

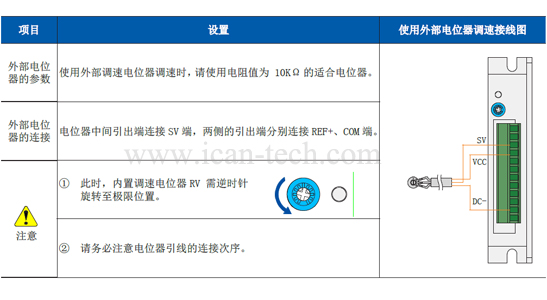

使用外部电位器调速

使用输入模拟信号调速

模拟信号电压与电机转速的关系(空载)

使用模拟信号调速接线端口

当输入电压大约为0.2V时,电机速度为最高速度的4%;当输入电压大约为5V时,电机的速度为最大值。最高速度值取决于电机规格和电源电压。
注意:当需要切换到外部SV输入控制转速模拟时,内置调速电位器RV必须逆时针旋转至极限位置。
     BLD-70无刷电机驱动器--机械尺寸
