显示型无刷电机控制器

文章出处：admin        浏览次数：11949次        发布日期：2015-10-14

显示型无刷电机控制器
所属类别：
数字精密调速SA系列
产品简介：
显示型SA无刷调速控制器拥有丰富的功能设定，可实时监控转速、电流、电压、温度等参数.作为新一代无刷电机控制器，我们着力打造业内领先的高精度，高响应特性，最大化的满足客户需求。
返回列表打印本页
SA无刷电机控制器 产品特点

◆智能显示多种参数
◆输出功率：30-200W
◆调速范围：120-3000rpm
◆额定转速波动低至0.05%
◆转速精确至1r/min刻度调节设定

◆丰富的功能设定
◆面板操作保护设计
◆正反转一键切换
◆可控制电机4段速运行
◆智能监控故障代码
SA无刷电机控制器 功能简介
精确速度设定
只需轻轻转动旋钮，即可完成速度控制，右转
增速，左转减速		 将开关拨至[RUN]侧，电机运行。
将开关拨至[STAND-BY]侧，电机减速停止。
　
旋转设定盘
转速可以按1r/min进行变化		 设定所需转速
按下设定盘，可以确定转速
配线简单
SA无刷电机控制器与电机之间的连线与拆卸，可以通过连接器轻松完成。 只需按下橙色按钮，插入导线即可完成配线缩
短配线时间，无需焊接及专用工具配线。
　
连接器连接 免螺丝配线

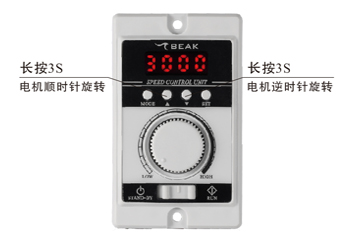

简单方向选择
按上翻键3S,电机会瞬时针旋转。
按下翻键3S,电机会逆时针旋转。
电机运行中也可以改变方向。
　　　
使用开关
实现电机启动停止控制		 面板按键功能说明
速度控制方式
面板调速转速控制
数字设定转速控制
SA无刷电机控制器通过面板调速旋钮可直接进行转速控制，向右为加速设置，向左为减速设置。 SA无刷电机控制器通过数字设定进行转速控制，进入数字转速设置所需转速，按SET键确认。
PWM脉宽转速控制
脉冲频率转速控制
PWM调速输入，当设定调速模式为PWM输入，
变更后有效。PWM占空比1%-99%调节时转
速则会同时改变,占空比对应转速参考下图。		 脉冲频率调速输入，当设定调速模式为脉冲频率输入
(变更后有效)。脉冲频率100HZ - 3KHZ进行转速控制,
每变更1Hz则转速变化1RPM,频率对应转速参考下图。
　　 　　　
丰富的功能模式设定
设定加减速时间
数字设定转速控制
加速时间，减速时间可分别进行调节。控制器后有
时间设定器，还可以进行数字设定(需进行设置）。
设定范围：0.2~15sec(初始值：0.2sec)。		 设定为I/O口控制时，可利用上位机进行正反转控制，
FWD设定ON时，电机更改方向，REV设定ON时，
电机更改方向。
设定转速上/下限
刹车停止
SA无刷电机控制器可以设定电机转速的上限与下限，出厂时转速的设定为0~4000r/min。 刹车控制可以实现电机瞬间停止，但停止时间
会根据负载惯量的大小停止时间会有所变化。
FWD和REV 同时ON即可刹车停止。
多段速运行
设定加减速时间
在运行多段速SPD1，SPD2，SPD3，SPD4中
设定每段转速，然后通过M0端子和M1端子
的控制进行每段速切换，可进行4段速控制。		 根据实际需求设定加速时间与减速时间。
　　　

　　　
　　模拟设定
通过调节控制器后端的
加、减速时间设定器调
整加速时间[ACC]或
减速时间[DEC].　　　
信号输出与安全诊断
速度输出
警报输出
与电机的运行同步,电机每转输出30个脉冲的信号，
利用上位机可以实时监控电机的运行转速。

电机出现过载，堵转及控制器发热控制出现异常时,会输
出警报信号，利用上位机可以监控电机和驱动的状态。
　　 　　
监控多种参数
智能监控故障代码
可以实时监控多种参数，实时转速显示，还可
以切换显示驱动电流、驱动电压、驱动温度等内容。		 当电机出现故障时，通过显示面板或I/O显示输出
故障代码。可通过故障代码确认故障种类。
故障清除功能

利用ALARM-RESET端口输入从 OFF 变为 O N即可
解除故障。切断电源，过1min后再重新接通电源，
也可以解除故障。
SA无刷电机控制器 电气连接
控制器面板简介

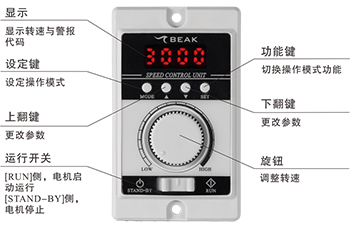

正面面板

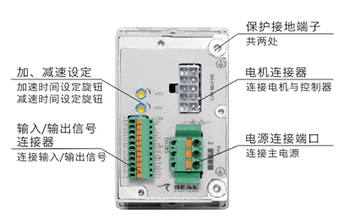

背面面板

控制器背面端口功能
CN1 MOTOR——电机的连接
CN3 I/O——输入/输出信号
将电机电缆线插入驱动器的CN1 MOTOR,如需
要在电机与控制器间进行延长，请参阅延长线配件。
　　 　　
CN2——电源的连接
   AC电源　　　　　  　　　DC电源

注：*是出厂时的设定,利用参数可以变更功能,详细请参阅SA无刷电机控制器说明书。
通过外部信号运行电机的方法：
1.将下图的外部开关信号接线到 CN3。
2.接通供电电源。
3.将[外部运行信号输入]参数设定为[ON（有效）]。
4.将运行开关拨至RUN侧。
5.将FWD输入或REV输入设定为ON电机旋转。设定运行信号变为OFF，则电机减速停止。
　　 　

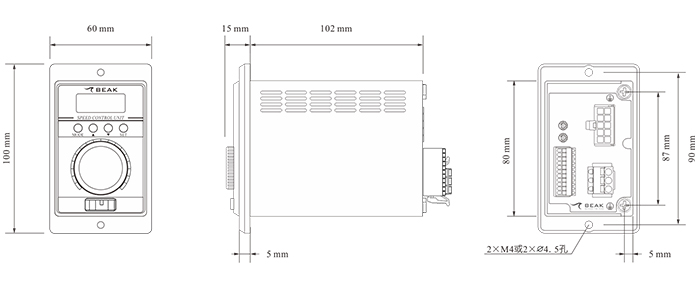

SA无刷电机控制器 机械尺寸
